    Продукты Highcross

    Модули управления освещением

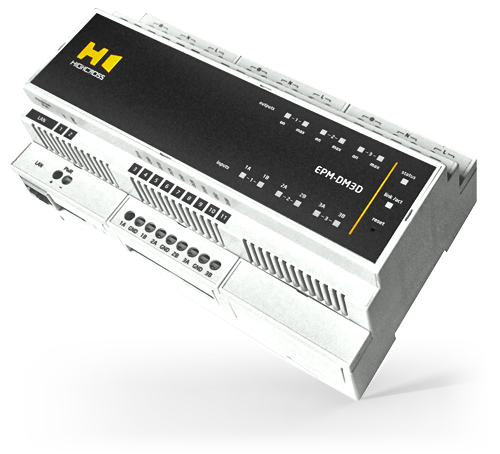

    Светорегулятор (диммер)
    EPM-DM3D

    Универсальный диммерный модуль EPM-DM3D предназначен для управления осветительными нагрузками. Модуль может работать в трехканальном, двухканальном и одноканальном режимах. Устройство поддерживает диммирование нагрузок как с прямой (передний фронт), так и с обратной фазой (задняя кромка). Управление, обмен данными и конфигурация выполняются через протокол TCP / IP.
    Каждый канал имеет пару цифровых входов для ручного управления и поддерживает однокнопочный и двухкнопочный режимы управления. Устройство поддерживает питание 110 и 220 В переменного тока, мощные лампы накаливания и галогенные лампы, электронные и магнитные лампы низкого напряжения, неон / холодный катод, флуоресцентные лампы с регулируемой яркостью, светодиодные осветительные приборы с регулируемой яркостью.
    Характеристики:
    3 канала по 650 Ватт
    Возможность объединения каналов для повышения мощности в вариантах 2+1 и все вместе
    Любой тип нагрузки (резистивная, емкостная, индуктивная)
    Настраивание режима работы по переднему или заднему фронту для каждого канала
    6 дискретных входов для ручного управления
    Тип ручного управления — триггер или изменение мощности при удержании, включить или увеличить яркость при удержании, выключить или приглушать яркость при удержании
    Транзисторные ключи низкого сопротивления
    Система защиты от короткого замыкания, перегрузки и перегрева

    Скачать руководства (pdf)
    Обновленo 17 / 05 / 24

    Инструкция по эксплуат.

    Connection Diagram

    Краткое описание
    EPM-DM3D

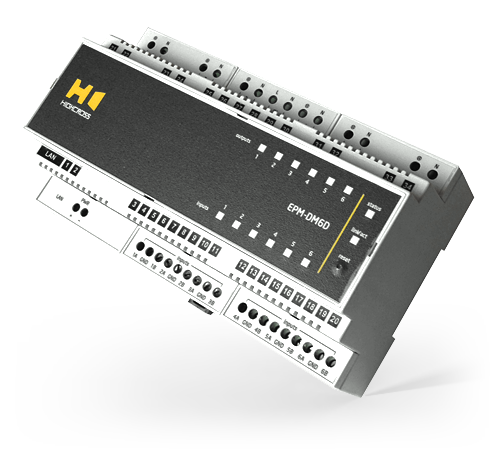

    Светорегулятор (диммер)
    EPM-DM6D

    Универсальный диммерный модуль EPM-DM6D предназначен для управления нагрузками светодиодного освещения, а также лампами накаливания и галогенными нагрузками. Модуль работает в шестиканальном режиме и может быть настроен на пяти- и четырехканальный режимы. Устройство поддерживает режим диммирования как по переднему, так и по заднему фронту, а также без тусклого режима. Управление, обмен данными и конфигурация выполняются через протокол TCP / IP.
    Каждый канал имеет пару цифровых входов для ручного управления и поддерживает однокнопочный и двухкнопочный режимы регулировки яркости. Устройство поддерживает питание 110 и 220 В переменного тока, регулируемые светодиодные лампы, лампы накаливания и галогенные лампы, регулируемые источники питания и другие осветительные нагрузки.
    Характеристики:
    6 каналов по 250 Ватт
    Возможность объединения первых двух или трех каналов
    Любой тип нагрузки — диммируемые светодиодные лампы, резистивная, емкостная
    Индивидуальная настройка для каждого канала режима Non-Dim или режима работы по переднему или заднему фронту
    12 дискретных входов для ручного управления
    Тип ручного управления — триггер или изменение мощности при удержании, включить или увеличить яркость при удержании, выключить или приглушать яркость при удержании
    Транзисторные ключи низкого сопротивления
    Система защиты от перегрузки, короткого замыкания и перегрева

    Скачать руководства (pdf)
    Обновленo 17 / 05 / 24

    Инструкция по эксплуат.

    Краткое описание
    EPM-DM6D

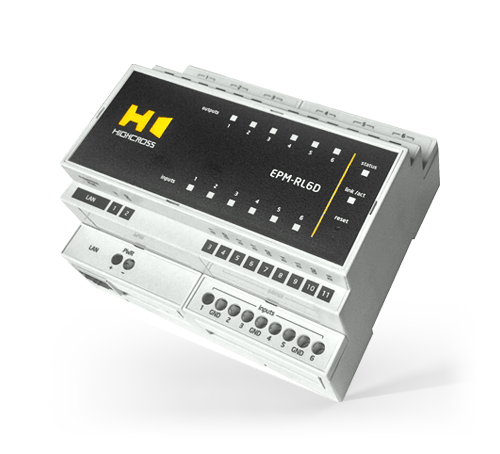

    Модуль силовых реле
    EPM-RL6D

    Релейный модуль позволяет коммутировать электрические нагрузки мощ­ностью до 2 кВт на канал. Модуль оснащен дискретными входами, что позволяет использовать его с внешними выключателями, датчиками движения, а также датчиками протечки воды.
    Также позволяет установить неограниченное количество «проходных» выключателей.
    Характеристики:
    6 силовых релейных выходов
    6 дискретных входов для ручного управления
    Тип ручного управления — триггер, соответствие состоянию входа, прямое управление
    Коммутируемое напряжение — до 250 B переменного тока
    Коммутируемый ток — до 8 А переменного тока, до 1 А постоянного тока

    Скачать руководства (pdf)
    Обновленo 17 / 05 / 24

    Quick Reference Guide
    EPM-RL6D

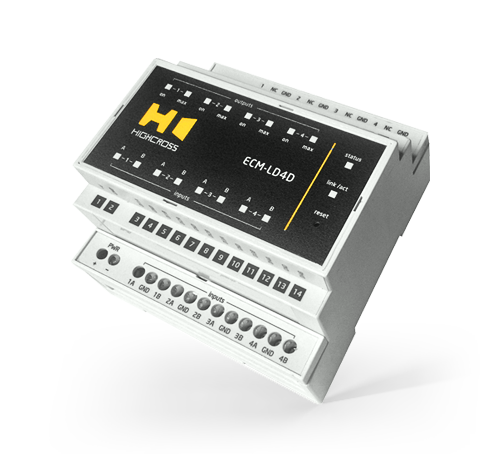

    Модуль управления светодиодными линейками
    ECM-LD4D

    Модуль ECM-LD4D предназначен для управления яркостью светодиодных лент. Этот компактный модуль использует ШИМ 1 кГц для управления освещением с постоянным напряжением и имеет две версии для  правления нагрузкой до 10 А / 30 В пост. тока или 5 А / 48 В пост. тока для каждого канала. Выходы можно комбинировать для увеличения выходной мощности до 20 А, 30 А и 40 А при 30 В пост. тока.
    Управление, обмен данными и конфигурация выполняются через протокол TCP / IP. Каждый канал имеет пару цифровых входов для ручного управления и поддерживает однокнопочный  и двухкнопочный режимы управления.
    Характеристики:
    Макс. ток на канал — 10 А при 30 В пост. тока для стандартной версии
    Макс. ток на канал — 5 А при 48 В пост. тока для устройств ECM-LD4D / 48 В пост. тока

    Скачать руководства (pdf)
    Обновленo 17 / 05 / 24

    Инструкция по эксплуат.

    Connection Diagram

    Краткое описание
    ECM-LD4D

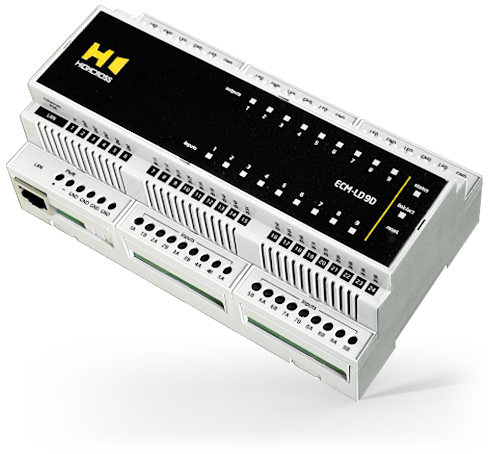

    Модуль управления светодиодными линейками
    ECM-LD9D

    Модуль ECM-LD9D предназначен для управления яркостью до 9 одноцветных светодиодных лент или 3 светодиодных лент RGB или их комбинаций. Экономичный модуль использует ШИМ 1 кГц для управления освещением с постоянным напряжением и имеет две версии для управления нагрузкой до 10 А / 30 В пост. тока или 5 А / 48   пост. тока для каждого канала. Некоторые или все выходы можно объединить для увеличения выходной мощности с 20 А до 75 А при 30 В пост. тока.

    Управление, обмен данными и настройка выполняются через протокол TCP / IP. Каждый канал имеет пару цифровых входов для ручного управления и поддерживает однокнопочный и двухкнопочный режимы регулировки яркости.
    Характеристики:
    Макс. ток на канал — 10 А при 30 В пост. тока для стандартной версии
    Макс. ток на канал — 5 А при 48 В пост. тока для устройств ECM-LD9D / 48 В пост. тока

    Скачать руководства (pdf)
    Обновленo 17 / 05 / 24

    Инструкция по эксплуат.

    Краткое описание
    ECM-LD9D

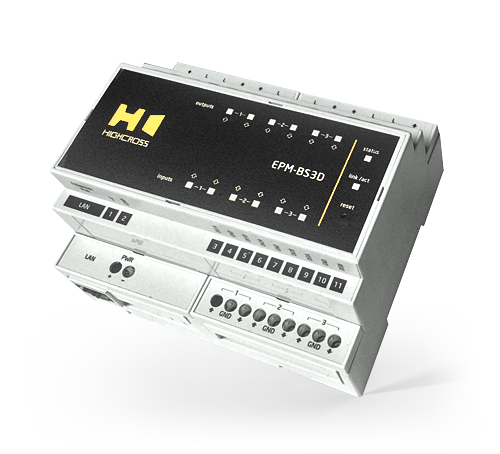

    Модуль управления для штор, жалюзи и экранов
    EPM-BS3D

    EPM-BS3D представляет собой модуль управления двунаправленными двигателями штор, жылюзи и световых люков, а также проекционными экранами, лифтами и воротами через взаимоисключающие реле высокого напряжения.
    Модуль имеет цифровые входы, позволяющие управлять двигателем с помощью стандартных кнопок без внешней системы управления. Устройство автоматически отключает каналы по истечении тайм-аута отдельного канала.
    Характеристики:
    3 канала взаимоисключающих реле (до 250 В, до 8 A)
    6 дискретных входов для ручного управления
    Настраиваемые для каждого канала таймеры для команд открытия и закрытия, и защиты от перегрузки по току
    Одно- и двухточечное управление каждым каналом

    Скачать руководства (pdf)
    Обновленo 17 / 05 / 24

    Quick Reference Guide

    Connection Diagram
    EPM-BS3D
